O gerador de formas
de onda arbitrárias / funções da Rigol usa a tecnologia
de Síntese de Frequência Digital Directa (DDS) para
gerar formas de ondas de elevada precisão e de elevada
estabilidade. Pode
também gerar sinais de impulso programável assim como
funções de onda
standard.
Adicionalmente, a
característica de forma de onda arbitrária permite aos
engenheiros gerar qualquer forma de onda que pretendam
com o software
"UltraWave" da RIGOL e que é
gratuito.
Sinais reais podem
ser capturados através de um osciloscópio
RIGOL e
depois descarregados para um gerador de sinal para
gerar essa forma de
onda.
A tecnologia de
amostragem digital e a tecnologia de Síntese de
Frequência Digital Directa permite aos engenheiros
produzir quaisquer formas de onda pretendidas para
verificação do design de
um circuito.
|
|

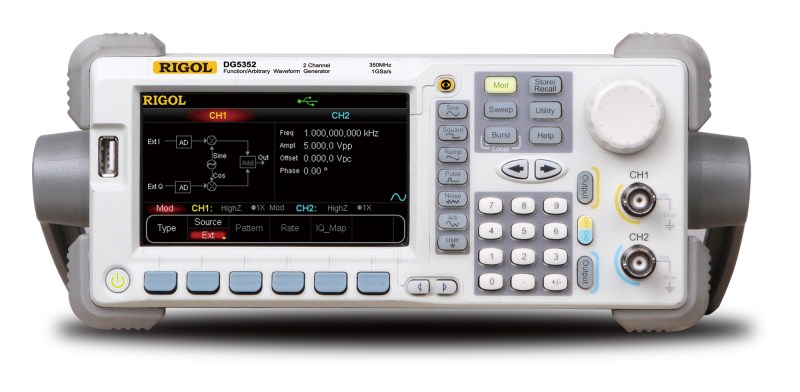

SÉRIE DG5000
|
|
|
Principais Caracteristicas:
-
Número de canais: até 2
-
Frequência: até 350MHz
-
Taxa de amostragem: 1 GSa/s
-
Modulações: AM, FM, PM, ASK, FSK, PSK e PWM
-
Display: 4.3"
-
Interfaces de comunicações: USB, LAN e
GPIB
|
|
FREQ |
Nº Canais |
|
DG5351 |
350MHz |
1 |
|
DG5352 |
350MHz |
2 |
|
DG5251 |
250MHz |
1 |
|
DG5252 |
250MHz |
2 |
|
DG5101 |
100MHz |
1 |
|
DG5102 |
100MHz |
2 |
|
DG5071 |
70MHz |
1 |
|
DG5072 |
70MHz |
2 |
|
|
|
|

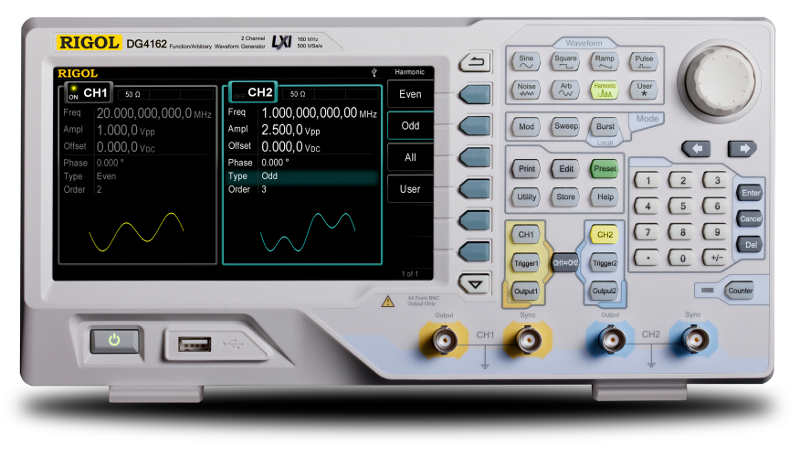

SÉRIE DG4000
|
|
|
Principais Caracteristicas:
-
Número de canais: 2
-
Frequência: até 200MHz
-
Taxa de amostragem: 500 MSa/s
-
Modulações: AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK,
BPSK, QPSK, OSK e PWM
-
Contador de frequências: até 200MHz (7 digitos)
-
Display: 7"
-
Interfaces de comunicações: USB e LAN.
|
|
FREQ |
|
DG4202 |
200MHz |
|
DG4162 |
160MHz |
|
DG4102 |
100MHz |
|
DG4062 |
60MHz |
|
|
|
|

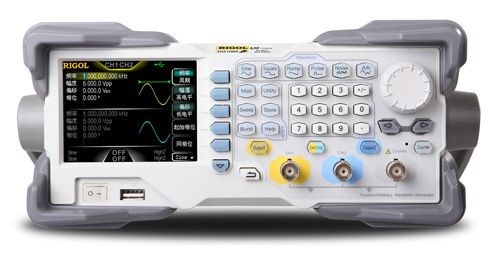

SÉRIE DG1000Z
|
|
|
Principais Caracteristicas:
-
Número de canais: 2
-
Frequência: até 60MHz
-
Taxa de amostragem: 200 MSa/s
-
Modulações: AM, FM, PM, ASK, FSK, PSK e PWM
-
Contador de frequências: até 200MHz (7 digitos)
-
Display: 3.5"
-
Interfaces de comunicações: USB e LAN.
|
|
FREQ |
|
DG1022Z |
25MHz |
|
DG1031Z |
30MHz |
|
DG1062Z |
60MHz |
|
|
|
|
SÉRIE DG900 |
|
|
Principais Caracteristicas:
-
Número de canais: 2
-
Frequência: até 100MHz
-
Taxa de amostragem: 250 MSa/s
-
Modulações: AM, FM, PM, ASK, FSK, PSK e PWM
-
Contador de frequências: até 240MHz (7 digitos)
-
Display: 4,3" touch screen
-
Interfaces de comunicações: USB
|
|
FREQ |
|
DG952 |
50MHz |
|
DG972 |
70MHz |
|
DG992 |
100MHz |
|
|
|
|
|
SÉRIE DG800 |
 |
Principais Caracteristicas:
-
Número de canais: até 2
-
Frequência: até 35MHz
-
Taxa de amostragem: 125 MSa/s
-
Modulações: AM, FM, PM, ASK, FSK, PSK e PWM
-
Contador de frequências: até 240MHz (7 digitos)
-
Display: 4,3" touch screen
-
Interfaces de comunicações: USB
|
|
FREQ |
Nº Canais |
|
DG811 |
10MHz |
1 |
|
DG812 |
10MHz |
2 |
|
DG821 |
25MHz |
1 |
|
DG822 |
25MHz |
2 |
|
DG831 |
35MHz |
1 |
|
DG832 |
35MHz |
2 |
|
|
|
|
|
|
|
