Os analisadores de Espectro das séries DSA800 e DSA700 são analisadores de espectro compactos e leves, com um desempenho superior para aplicações portáteis e em laboratório.

O analisador de Espectros em tempo real da série RSA 5000 é a ferramenta ideal quando é necessário identificar sinais transitórios que são muito dificeis de medir.



SÉRIE RSA 5000
















O novo analisador de espectros em tempo real modelo RSA 5000 tráz o poder da análise em tempo real para o analisador de espectros tradicional.  O RSA5000 além de adicionar velocidade às medidas é uma ferramenta de análise e resolução de problemas que pode captar e ajudar a identificar sinais transitórios que de outra forma são muito dificeis de medir.

Principais Caracteristicas:

  • Tecnologia Ultra-Real

  • Frequência de 9 kHz até 6.5 GHz

  • Frequência em tempo real até 40 MHz (RTBW)

  • DANL até -165 dBm

  • Phase Noise até -108 dBc/Hz @ 10 kHz offset

  •  Precisão da Amplitude Total <0,8dB

  • Resolução minima de 1 Hz (RBW)

  • Filtro EMI

  • Gerador de Tracking até 6.5 GHz (RSA50xx-TG)

  • Funções de medição avançadas

  • Interfaces LAN, USB host, USB,VGA e opção GPIB



Modelo RSA5032 RSA5065
Freq 9 kHz a 3.2 GHz 9 kHz a 6.5 GHz

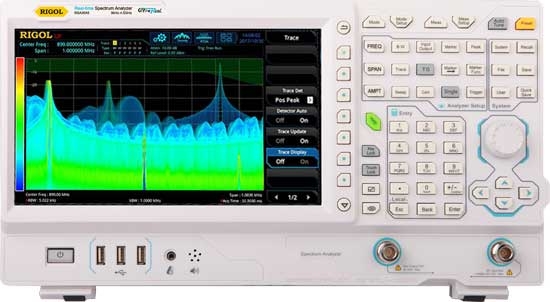

SÉRIE RSA 3000












O novo analisador de espectros em tempo real modelo RSA 3000 tráz o poder da análise em tempo real para o analisador de espectros tradicional.  O RSA5000 além de adicionar velocidade às medidas é uma ferramenta de análise e resolução de problemas que pode captar e ajudar a identificar sinais transitórios que de outra forma são muito dificeis de medir.

Principais Caracteristicas:

  • Tecnologia Ultra-Real

  • Frequência de 9 kHz até 4.5 GHz

  • Frequência em tempo real até 40 MHz (RTBW)

  • DANL até -161 dBm

  • Phase Noise até -102 dBc/Hz @ 10 kHz offset

  •  Precisão da Amplitude Total < 1dB

  • Resolução minima de 1 Hz (RBW)

  • Filtro EMI

  • Gerador de Tracking até 4,5 GHz (RSA30xx-TG)

  • Funções de medição avançadas

  • Interfaces LAN, USB host, USB,VGA e opção GPIB















Modelo Freq Tracking Generator
RSA3030 9 kHz a 3 GHz X
RSA3030-TG 9 kHz a 3 GHz
RSA3040 9 kHz a 4,5 GHz X
RSA3040-TG 9 kHz a 4,5 GHz

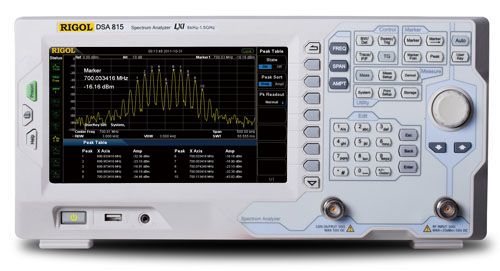

   SÉRIE DSA 800









O analisador de espectro portátil modelo DSA 800 é a solução ideal quando se pretende um equipamento portátil, de reduzidas dimensões e que garanta a fiabilidade e desempenho em aplicações de RF

Principais Caracteristicas:

  • Frequência de 9 kHz até 7.5 GHz

  • DANL até -161 dBm

  • Phase Noise até -98 dBc/Hz @ 10 kHz offset

  •  Precisão da Amplitude Total <0,8dB

  • Resolução minima de 10 Hz (RBW)

  • Filtro EMI

  • Gerador de Tracking até 7.5 GHz (DSA8xx-TG)

  • Funções de medição avançadas

  • Interfaces LAN, USB host, USB,VGA e opção GPIB



Modelo DSA815 DSA832 DSA875
Freq 9 kHz a 1.5 GHz 9 kHz a 3.2 GHz 9 kHz a 7.5 GHz

   SÉRIE DSA 832E












O analisador de espectros modelo DSA 832E é um novo modelo que passou a integrar a linha de Analisadores de Espectro da RIGOL e que mantém as reduzidas dimensões e a garanta de fiabilidade a que a RIGOL já nos acostumou.

Principais Caracteristicas:

  • Frequência de 9 kHz até 3.2 GHz

  • DANL até -148 dBm

  • Phase Noise até -90 dBc/Hz @ 10 kHz offset

  •  Precisão da Amplitude Total <1dB

  • Resolução minima de 10 Hz (RBW)

  • Filtro EMI

  • Gerador de Tracking até 3.2 GHz (DSA832E-TG)

  • Funções de medição avançadas

  • Interfaces LAN, USB host, USB,VGA e opção GPIB

SÉRIE DSA 700









O analisador de espectros portátil da série DSA 700 é um equipamento de baixo custo que mantém a fiabilidade e desempenho das outras séries, e que foi desenvolvido para clientes que não necessitam de efectuar medidas até frequências superiores a 1 GHz.

Principais Caracteristicas:

  • Frequência de 100 kHz até 1 GHz

  • DANL até -130 dBm

  • Phase Noise até -80 dBc/Hz @ 10 kHz offset

  •  Precisão da Amplitude Total <1,5dB

  • Resolução minima de 100 Hz (RBW)

  • Filtro EMI

  • Interfaces LAN, USB host, USB,VGA e opção GPIB



Modelo DSA705 DSA710
Freq 100 kHz a 500 MHz 100 kHz a 1 GHz

   ACESSÓRIOS PARA ANALISADORES DE ESPECTRO
   KIT DE PONTAS DE PROVA PARA ENSAIOS EMI











KIT de pontas de prova para fazer ensaios de EMI com os analisadores de espectro da RIGOL.

Principais Caracteristicas:

  • Frequência de 30 MHz até 3 GHz

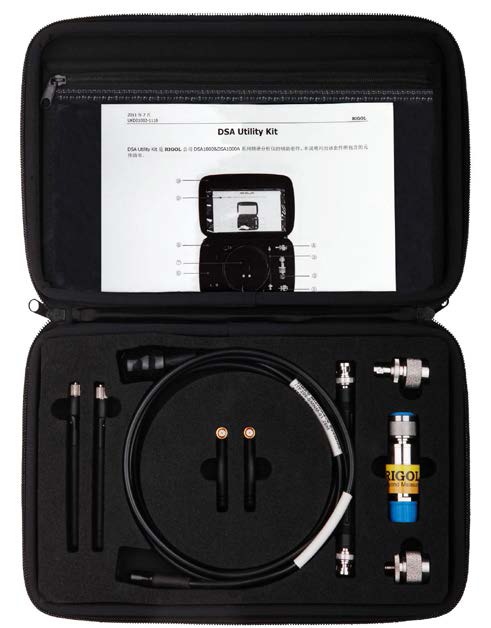

   KIT DE ACESSÓRIOS PARA ENSAIOS







KIT de acessórios para efectuar medidas

Constituição:

1 x Cabo coaxial N para SMA

1 x Cabo coaxial BNC para BNC

1 x Adaptador N para BNC

1 x Adaptador N para SMA

1 x Adaptador de 75 Ω para 50 Ω

1 x Antena (900 MHz / 1.8 GHz)

1 x Antena (2.4 GHz)







   KIT DE ADAPTADORES









KIT de adaptadores

Constituição:

1 x Adaptador N (femea) para N (femea)

1 x Adaptador N (macho) para N (macho)

2 x Adaptador N (macho) para SMA (femea)

2 x Adaptador N (macho) para BNC (femea)

1 x Adaptador SMA (femea) para SMA (femea)

1 x Adaptador SMA (macho) para SMA (macho)

1 x Adaptador BNC (tipo T)

1 x Carga de 50Ω SMA

1 x Adaptador BNC de impedância







   OUTROS ACESSÓRIOS


A RIGOL dispõe na sua linha de produtos de uma vasta gama de acessórios, pelo recomendamos que entre em contacto com os serviços da LGT para o poder ajudar na escolha da melhor solução.
